2D to 3D DXF Export Engine
建築ワークフローのためのPDF-DXF自動変換パイプライン
建築・エンジニアリングワークフロー向けに構築された専門ツールです。PDF図面のトレース、主要構造データの抽出、クリーンなDXFファイルのエクスポートプロセスを自動化し、何時間もの手作業を効率的で信頼性の高いパイプラインに変換します。
技術スタック

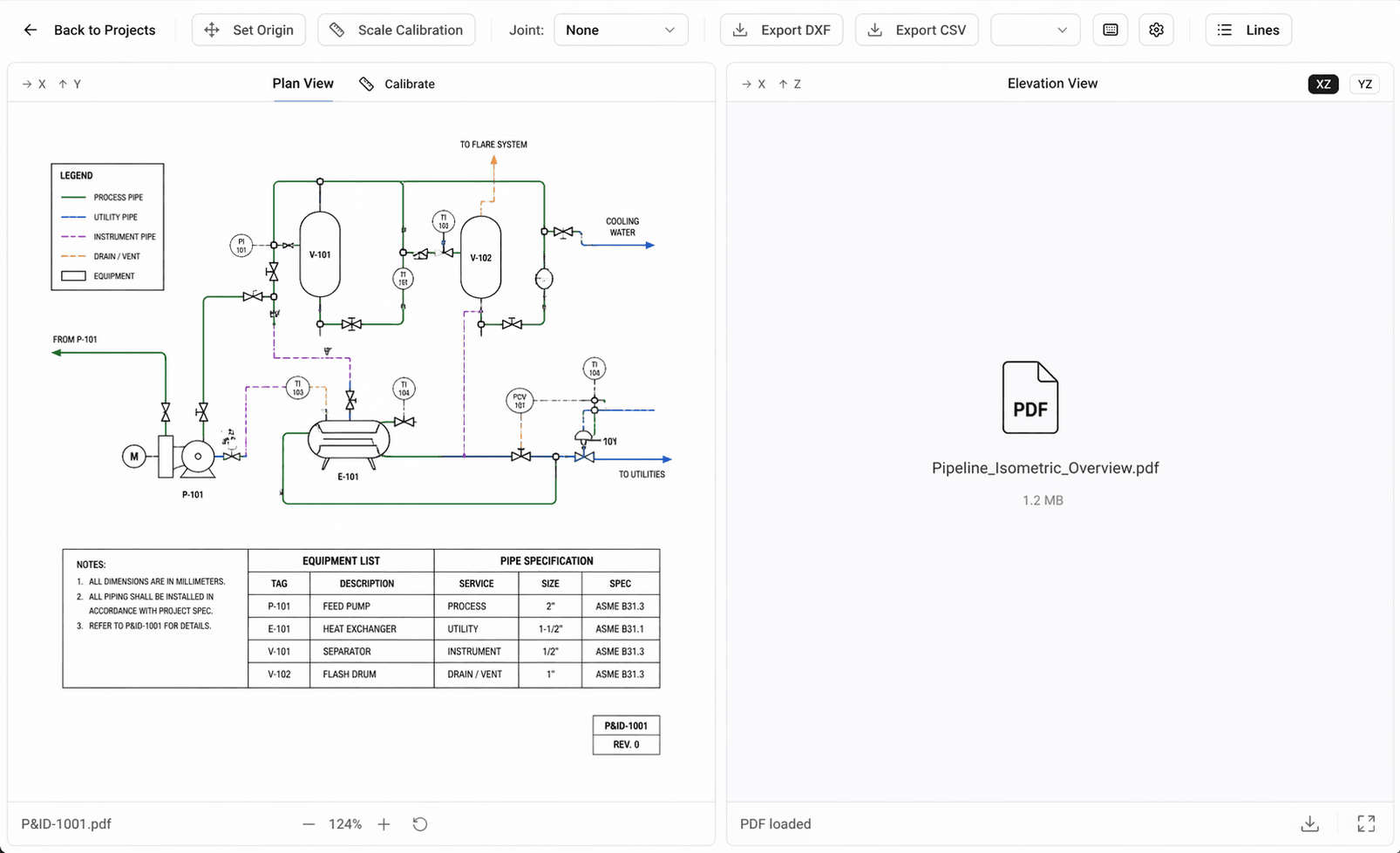

アプリケーションインターフェース
本アプリケーションは、PDF-DXF変換ワークフローを管理するための、目的に特化したクリーンなインターフェースを提供します。ユーザーはPDF図面のアップロード、内蔵ビューアーでのプレビュー、トレースパラメータの設定、バッチ処理キューの管理が可能です。アップロードからエクスポートまで最小限のクリックで完了し、各段階で明確なステータス表示を備えた効率的なインターフェースです。

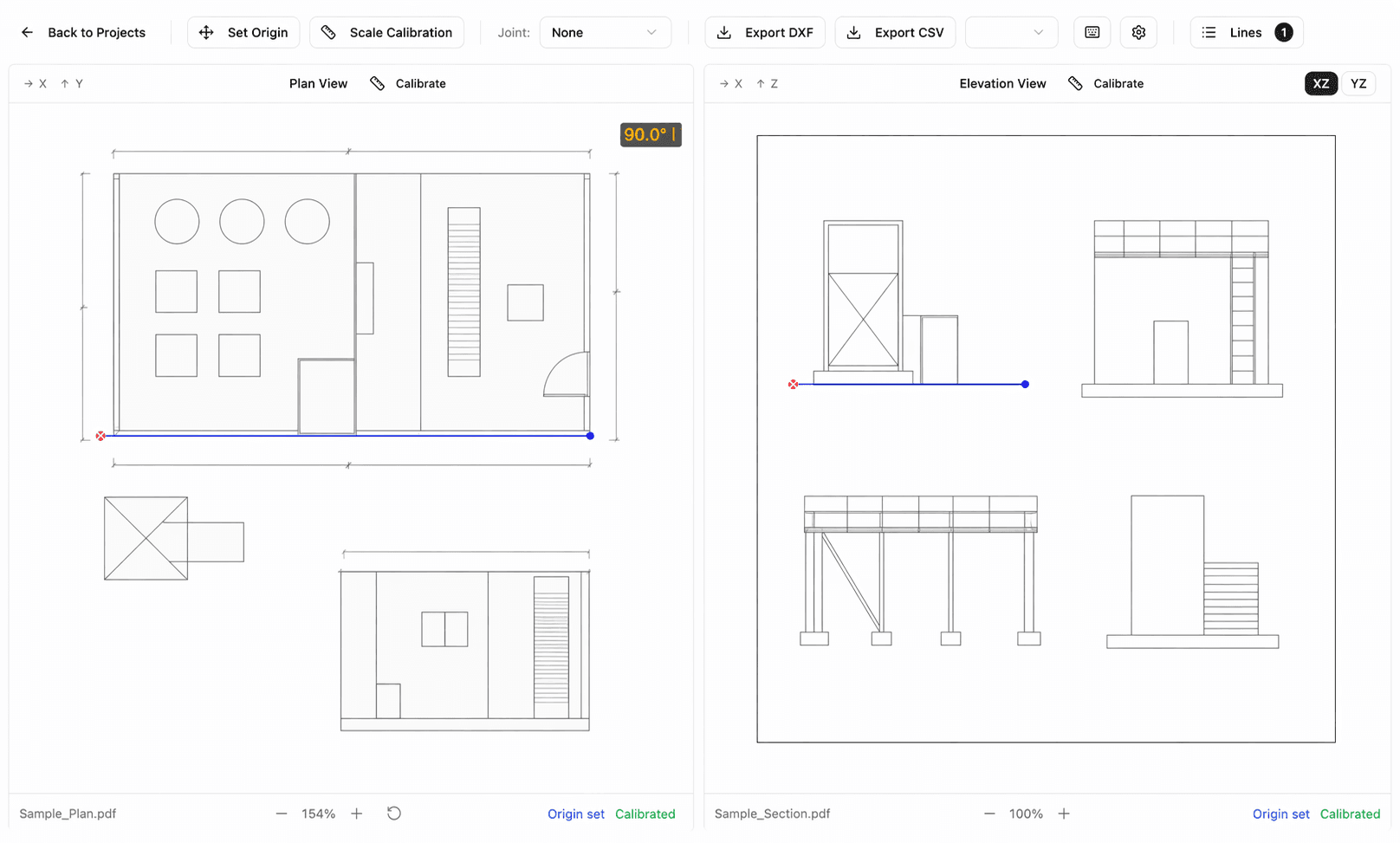

PDFトレーシングワークフロー
パイプラインの中核は、インテリジェントなPDFトレースエンジンです。アップロードされた建築図面を分析し、線、曲線、注釈を検出し、ベクターデータに変換します。ユーザーはトレース感度の微調整、特定のレイヤーや関心領域の選択、エクスポート前のトレース結果のプレビューが可能です。従来の建築変換ワークフローを悩ませていた手動再描画の手間を排除します。

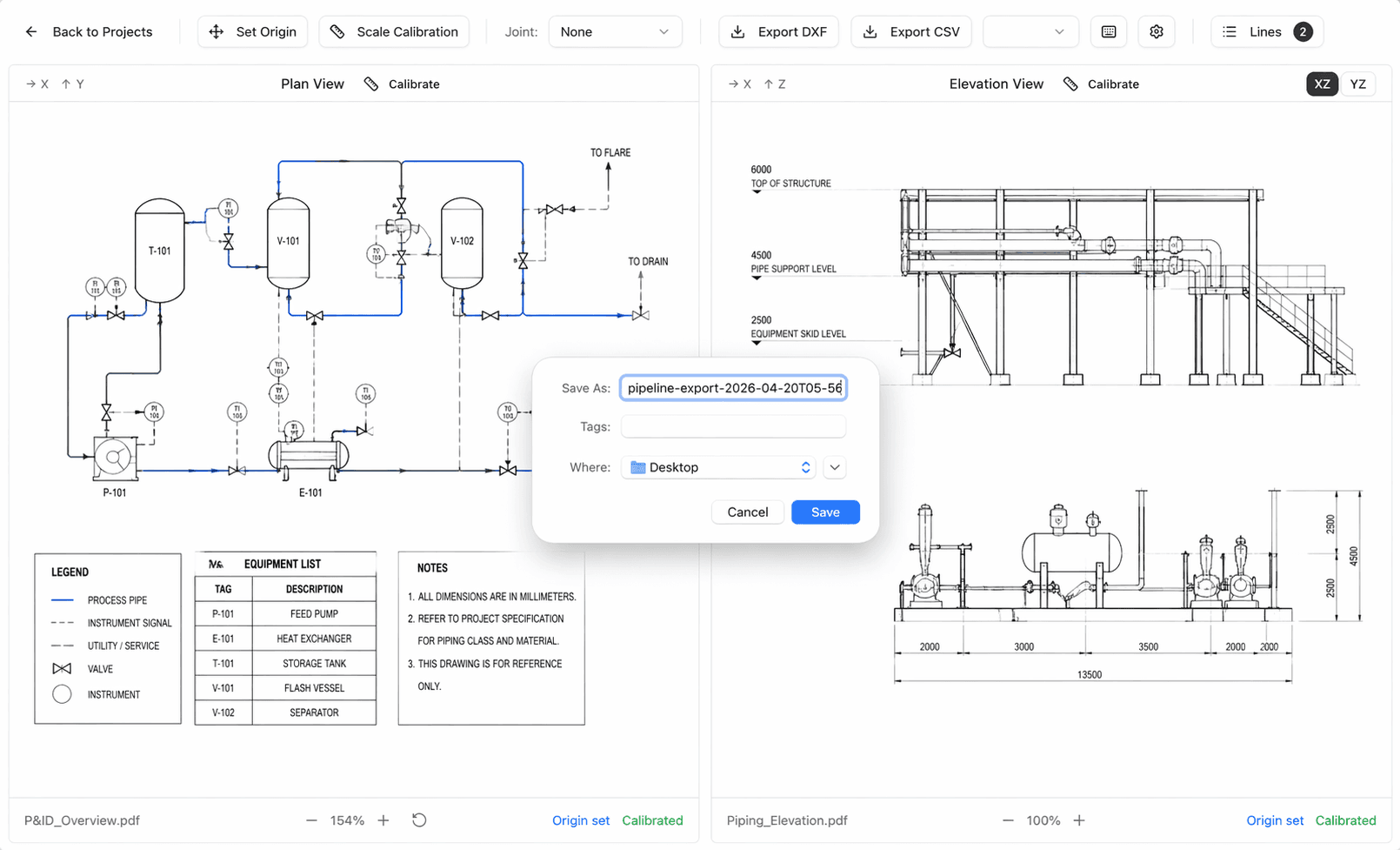

DXFエクスポート機能
パイプラインの最終段階では、AutoCAD、BricsCAD、またはDXF互換ツールで使用可能な業界標準DXFファイルを生成します。エクスポートされたファイルは正確な縮尺、レイヤー構造、幾何学的精度を維持します。縮尺係数、レイヤーマッピング、線種割り当てなどのエクスポート設定を構成でき、既存のCADワークフローにシームレスに統合されます。
主な機能
PDFビューアー＆トレーサー
インテリジェントな線検出と設定可能なトレースパラメータを備えた内蔵PDFビューアーです。
DXFエクスポートエンジン
設定可能な縮尺、レイヤー、線種で正確な業界標準DXFファイルを生成します。
バッチ処理
複数のPDFファイルを自動トレース・エクスポートのキューに登録し、手作業の時間を節約します。
レイヤー管理
描画レイヤーの選択、フィルタリング、マッピングにより、的確なトレースと整理されたDXF出力を実現します。
